S-CAN 模块化的数据采集设备

紧凑,坚固,灵活

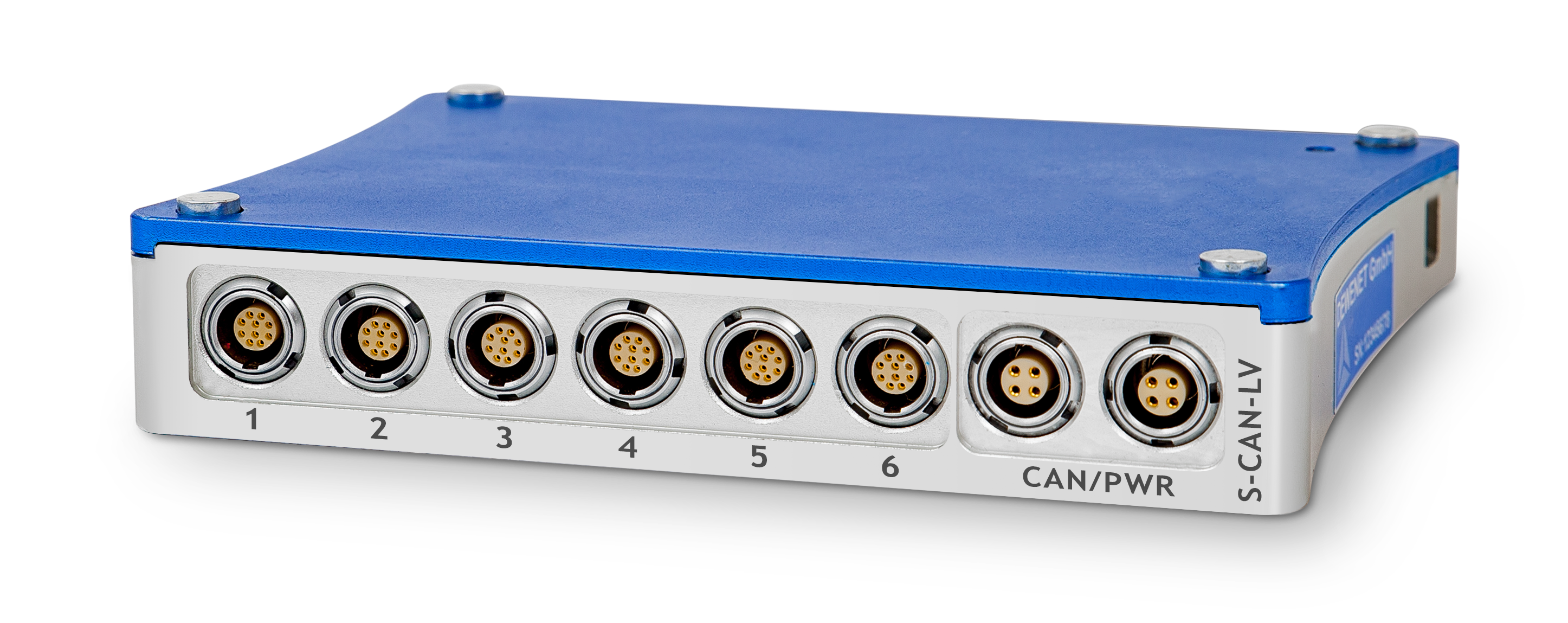

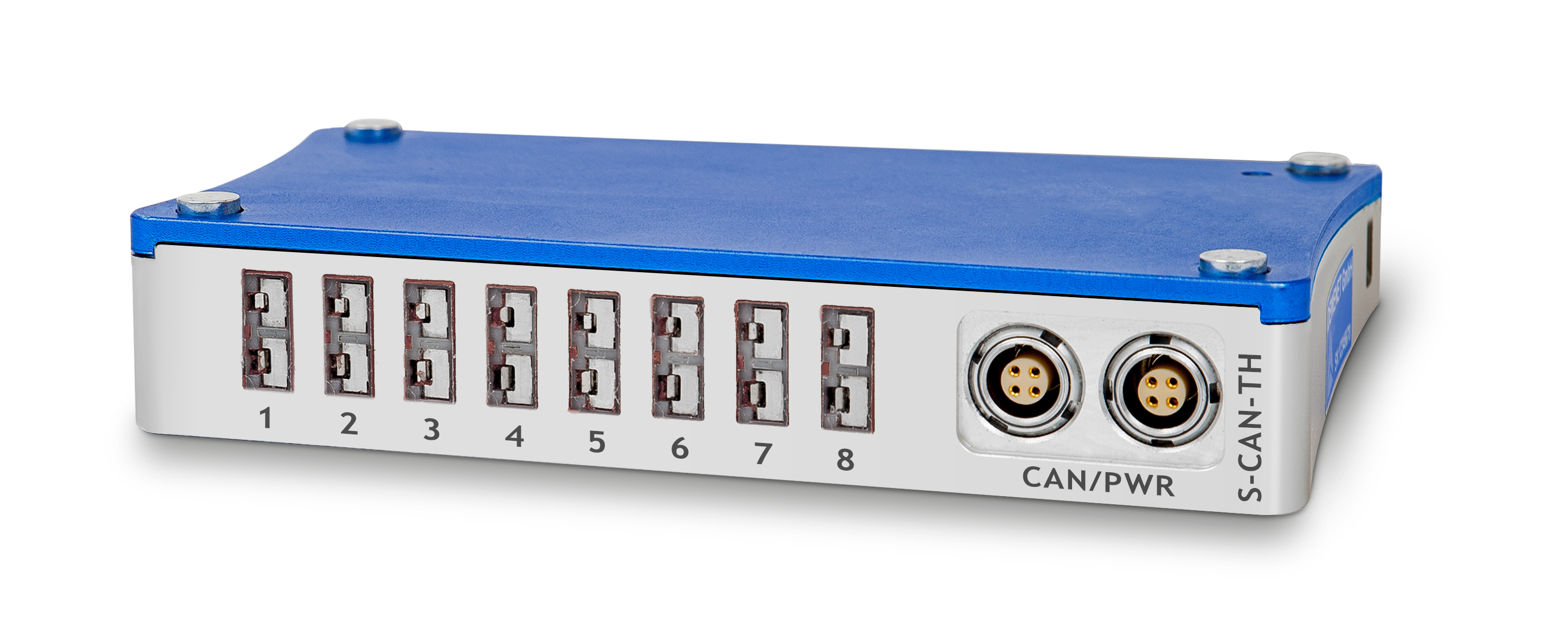

S-CAN

  TH8-K TH8-UNI STG4-S CNT4 LV4 LV6 RTD6
输入频道 8型K型热电偶 8个通用热电偶 4应变计 4个计数器或12个数字输入 4低电压,单独的激励 6低电压,共用激励 6通用RTD
测量类型 热电偶,电压 热电偶,电压 全桥,板桥 事件计数,频率,占空比,PWM,DI 电压,电流 电压,电流 温度(所有RTD类型),电阻
输入范围 ±15 mV .. 1.5 V -270 .. 1350°C TC型上±15 mV .. 1.5 V FS ±20 mV / V. 350 kHz,32位计数器 ±100 mV .. 60 V,±30 mA ±100 mV .. 60 V,±30 mA -200°C .. 850°C; 2或20kΩ
传感器激励 - - 2.5 VDC或2.5 VAC 2 .. 15 V (最大100 mA) 0 V ..±15 V, 最大60 mA 。0.6 W / Ch 0 V ..±15 V,100 mA,最大 总共1.5瓦 10μA 或100μA
输入连接器 迷你TC 迷你TC 10针Lemo 1B 7针Lemo 1B 7针Lemo 1B 7针Lemo 1B 7针Lemo 1B
最大。数据速率/信道 1000 S / sec 1000 S / sec 1000 S / sec 1000 S / sec 1000 S / sec 1000 S / sec 1000 S / sec
隔离电压 500 VDC 500 VDC 500 VDC 200 VDC 500 VDC 500 VDC 500 VDC
功耗 0,65(1)W 0,65(1)W 2.7(3.5)W 2(10)W 2.3(9)W 1.9(4)W 0.8瓦
(最大)

环境
工作温度 -40°C .. + 85°C -40°C .. + 85°C -40°C .. + 85°C * -40°C .. + 85°C * -40°C .. + 85°C * -40°C .. + 85°C * -40°C .. + 85°C
相对湿度 5至95%(非冷凝) 5至95%(非冷凝) 5至95%(非冷凝) 5至95%(非冷凝) 5至95%(非冷凝) 5至95%(非冷凝) 5至95%(非冷凝)
  ...更多的信息 ...更多的信息 ...更多的信息 ...更多的信息 ...更多的信息 ...更多的信息 ...更多的信息

采集模块

系统采样率 0.01 Hz至1000 Hz /通道
CAN总线波特率 50,100,125,200,250,333.33,500和1000 kBaud
电源电压 8 .. 60 VDC(工作时为6VDC),电流限制为4安培
系统总线连接器 2x Lemo 1B 4针,用于CAN和电源
温度范围 -40°C .. + 85°C
相对湿度 5至95%(非冷凝)
知识产权保护 IP65
外形尺寸 170 x 110 x 29毫米
重量 0.56千克
